Chuangying Electronics Co.,Ltd

Tableros de aluminio de alta conductividad térmica.

Tableros de aluminio de alta conductividad térmica.

Tipo de Pago: L/C,T/T,D/P,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Cantidad de pedido mínima: 1 Piece/Pieces
Plazo de entrega: 8 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: CW-017

    Estructura: Base metálica PCB rígida

    Propiedades retardantes de llama: V0

    Material de base: Aluminio

    Materiales de aislamiento: Materiales compuestos de metal

Información adicional

    transporte: Ocean,Land,Air

    Lugar de origen:  China

    Capacidad de suministro: 10000sqm/month

    Certificados : ISO9001, ISO14001, UL, IATF16949

DDescripción

La capa de circuito (es decir, lámina de cobre) generalmente está grabada para formar un circuito impreso, de modo que los diversos componentes del componente están conectados entre sí. En general, se requiere que la capa del circuito tenga una gran capacidad de carga de corriente, por lo que se debe usar una lámina de cobre gruesa, y el grosor es generalmente de 35 μm. 280 μm; La capa de aislamiento conductivo térmico es la tecnología central del sustrato de aluminio. Generalmente está compuesto de un polímero especial lleno de cerámicas especiales. Tiene una pequeña resistencia térmica, excelente viscoelasticidad, capacidad antienvejecimiento y puede soportar estrés mecánico y térmico.
La capa aislante termoconductora del sustrato de aluminio de alto rendimiento utiliza esta tecnología para tener una excelente conductividad térmica y propiedades de aislamiento eléctrico de alto aislamiento; la capa base de metal es un miembro de soporte del sustrato de aluminio, y se requiere que tenga una alta conductividad térmica, generalmente placa de aluminio. También se pueden utilizar placas de cobre (donde las placas de cobre proporcionan una mejor conductividad térmica), que son adecuadas para el mecanizado convencional, como taladrado, punzonado y corte.

certification logo

Presupuesto:


Material: aluminio

Capa: 1L

Espesor de cobre: ​​1 oz

Grosor del tablero: 1.0 mm

Acabado de superficie: HASL-LF

Color de la máscara de soldadura: negro

Color de la serigrafía: blanco

Conductividad térmica: 1.0W / MK

Led Lighting

________________________________________________________________________________________________________________________________________________________


Las placas de circuito de aluminio son una placa revestida de cobre a base de metal con una buena función de disipación de calor. En general, la capa única está compuesta por una estructura de tres capas, que es una capa de circuito (lámina de cobre), una capa aislante y una capa base de metal. También se utiliza para uso de alta tecnología está diseñado como capas dobles, la estructura es capa de circuito, capa de aislamiento, base de aluminio, capa de aislamiento, capa de circuito. Un número muy pequeño de aplicaciones son tableros de capas múltiples, que pueden estar hechos de tableros de capas múltiples comunes combinados con una capa aislante y una base de aluminio.


Características de PCB de aluminio
● Tecnología de montaje en superficie (SMT);
● Tratamiento extremadamente eficiente de difusión térmica en el diseño de circuitos;
● Reduzca la temperatura de funcionamiento del producto, aumente la densidad y confiabilidad de la potencia del producto y extienda la vida útil del producto;
● Reduzca el tamaño del producto y los costos de hardware y ensamblaje;
● Reemplace el sustrato de cerámica frágil para una mejor durabilidad mecánica.


Uso de PCB de aluminio :
equipo de audio
Amplificadores de entrada, salida, amplificadores balanceados, amplificadores de audio, preamplificadores, amplificadores de potencia, etc.
equipo de suministro de energía
Regulador de conmutación, convertidor DC / AC, regulador SW, etc.
equipo electrónico de comunicación
Amplificador de alta frecuencia, aparato de filtrado, circuito de informes, etc.
equipo de automatización de oficina
Accionamiento por motor, etc.
automotriz
Regulador electrónico, ligniter, controlador de potencia, etc.
computadora
Placa de CPU, disquetera, unidad de fuente de alimentación, etc.
módulo de potencia
Inversor, relé sólido, puente rectificador, etc.

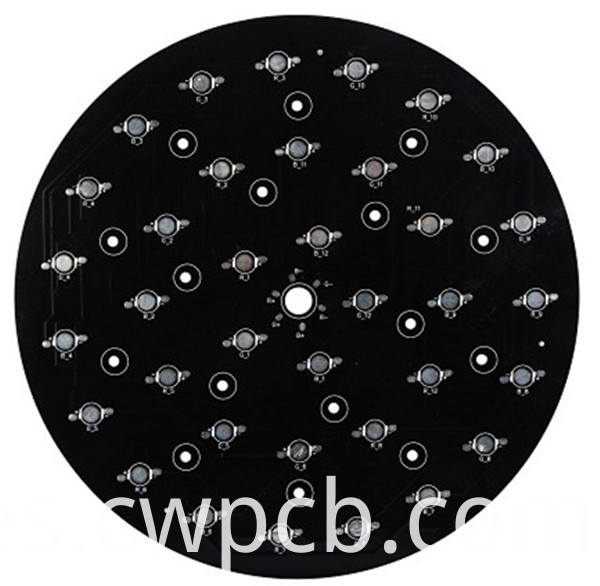

iluminación LED
Con la promoción de las lámparas de bajo consumo, el mercado ha recibido una gran cantidad de lámparas LED hermosas y de bajo consumo, y el PCB de aluminio utilizado para las lámparas LED también ha comenzado a aplicarse a gran escala.

__________________________________________________________________________________________________________________________________________

ChuangYing Electronics
CUATRO Ventajas Calidad con promesa
Más de 15 años Persecución en equipo de calidad de primera clase.


1, Acerca de la fábrica : más de 15 años de experiencia en la industria: fábrica autoconstruida, 15 años de enfoque en la fabricación de placas de circuito.

☆ Flip Aluminio PCB: la participación de la industria del aluminio en más del 45%, el servicio y la calidad han ganado los elogios de los clientes.

☆ Equipo avanzado: línea de enchapado de PVC, máquina CNC V-CUT, máquina perforadora de alta velocidad Dongtai , máquina de prueba de sonda voladora de alta velocidad, microscopio, probador de tracción de lámina de cobre, detector de grado de contaminación iónica.


2, equipo técnico superior - entrega rápida, servicio profesional

50 personas profesionales y técnicas con más de 10 años de experiencia en PCB tienen una rica experiencia en varios estándares de la industria y requisitos de calidad de procesos.

☆ Proporcione soporte técnico postventa, responda rápidamente a los malos comentarios, resuelva los problemas difíciles del cliente


3, Certificaciones - UL, IO9001: 2015, ISO14001: 2015, IATF16949

Todos los productos se someten a estrictas pruebas de SGS y cumplen con los requisitos de ROHS

Implemente la gestión de calidad TQM y el modo de gestión 6σ, mejora continua, buena tasa 99%

Los seniors de control de calidad son expertos en los requisitos IATF16949, QS9000 y tienen su certificado de calificación de auditor interno


4. Trabaje con empresas conocidas - fabricantes confiables de PCB

A lo largo de los años, tiene contactos comerciales con muchas empresas conocidas como BYD, Huawei, Schneider y Siemens, etc., y ha mantenido relaciones de suministro a largo plazo con estas empresas de evaluación comparativa de la industria.

Los productos se exportan a Europa, América, Japón, Medio Oriente, Filipinas y otros mercados extranjeros, y son bien recibidos y confiables por los clientes.

PRODUCTOS POR GRUPO : MC PCB > Placa de circuito led
